V priemyselných, komerčných a dokonca aj scenároch elektrickej energie v domácnosti sa merače energetiky CT stali základným nástrojom riadenia energie v dôsledku ich vysoko presného merania, veľkého súčasného merania, inteligentného monitorovania a dlhodobej stability. Štandardizácia a pozornosť k detailom v procese inštalácie však priamo určujú, či je možné maximalizovať výkon zariadenia.

Tento článok sa zameriava na 7 kľúčových krokov, aby vás naučil, ako efektívne inštalovať a ladiť merače energetiky CT, vyhnúť sa skrytým nebezpečenstvám, zlepšiť energetickú účinnosť a hlboko analyzovať, ako sa ich technické výhody môžu zmeniť na praktickú hodnotu!

Krok 1: Vyberte správny fenotyp - Environmentálna adaptácia je základ pre efektívnu prevádzku

CT energetické merače sú zvyčajne inštalované dvoma spôsobmi: zavesené a namontované na železnici

Typ zavesenia: Vhodný pre priestranné distribučné skrinky alebo nezávislé inštalácie steny s výhodami dobrého výkonu rozptylu tepla a ľahkej údržby. Bežne sa používa v priemyselných scenároch, ako sú továrne a rozvodne.

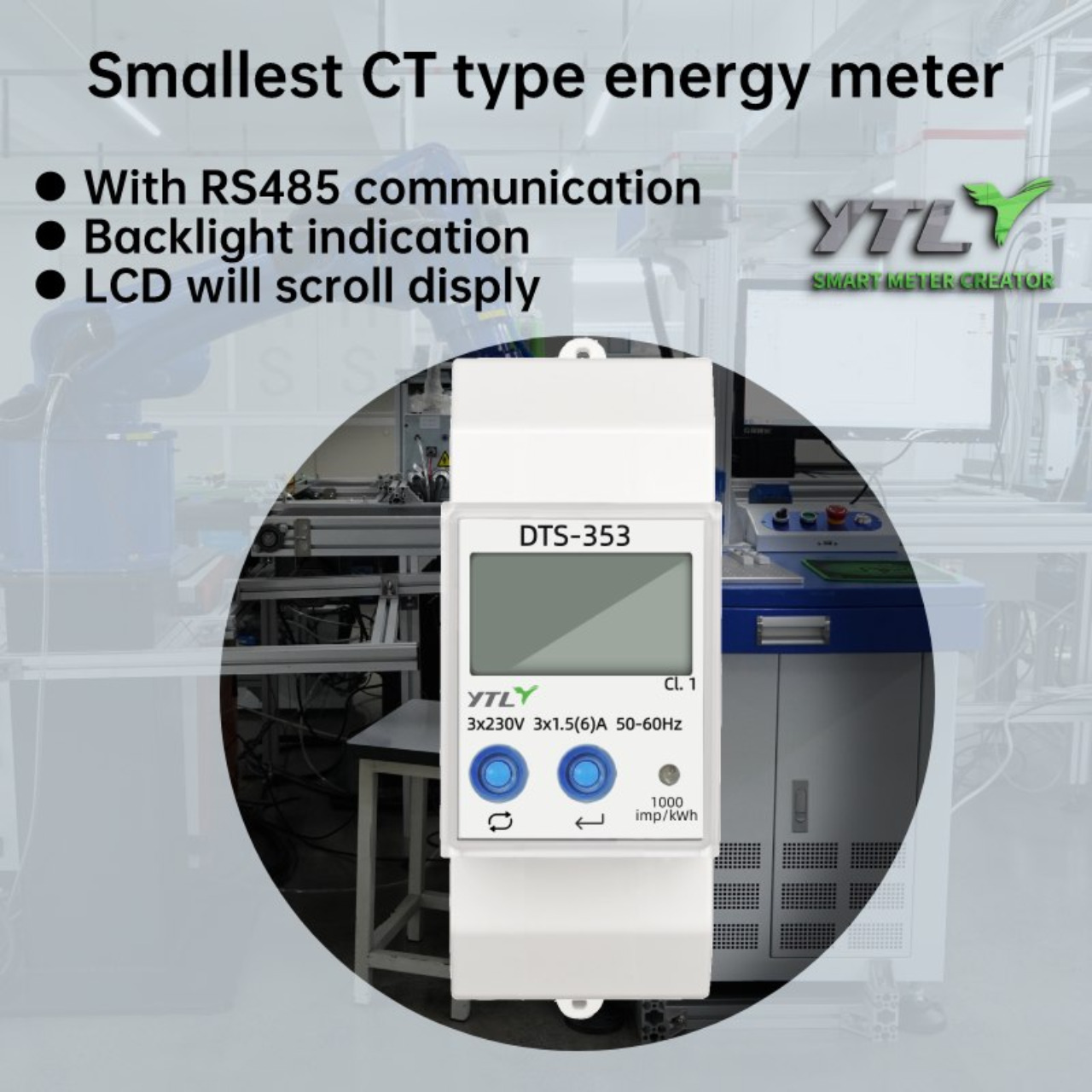

Typ železnice: Kompaktná veľkosť, môže byť priamo zakotvená do štandardných 35 mm koľajníc, vhodných pre inteligentné elektrické škatule alebo distribučné skrinky pre domácnosť s obmedzeným priestorom, čím sa zvýši účinnosť inštalácie o viac ako 50%.

Krok 2: Presne sa zhodujú s aktuálnymi transformátormi - kľúč k chybovej miere pod 0,5%

Výber prúdových transformátorov (CTS) priamo ovplyvňuje presnosť merania a mal by sa riadiť dvoma zásadami:

Zodpovedanie rozsahu: Vyberte špecifikácie CT na základe zaťaženia na mieste. Napríklad, keď je skutočný špičkový prúd 500A, odporúča sa použiť transformátor 600: 5A, aby sa zabránilo skresleniu merania spôsobené preťažením.

Úroveň presnosti: CT s presnosťou 0,5 alebo vyššou musí byť vybraná, aby sa zabezpečilo koordinované riadenie s chybou merača energie a celková presnosť systému dosiahne štandard úrovne 1,0.

Prečo zdôrazniť 0,5 úrovne CT?

Ak sa používa nízka presná transformátor, aj keď je presnosť samotného energetického merača vysoká, celková chyba systému môže stále prekročiť 2%, čo vedie k veľkej chybe v mesačnom priemernom účte za elektrinu! Schéma CT s vysokou presnosťou sa zhoduje s meračom energetiky CT zaisťuje presné meranie.

Krok 3: Nastavenie pomeru - základná prevádzka vytvárania údajov „Hovorte pravdu“

Po inštalácii CT je potrebné zadať pomer transformácie CT (napríklad 600: 5A zodpovedajúci transformačnému pomeru 120) na rozhranie parametrov energetického merača. Prevádzkové body:

Skontrolujte informácie o štítku: Transformačný pomer musí byť v súlade so štítkom CT Body, aby sa predišlo chybám manuálneho vstupu.

Metry CT majú ochranu hesla na nastavenie pomeru transformácie. Iba keď je heslo zadané správne, je možné nastaviť pomer transformácie, aby sa zabránilo neoprávneniu personálu robiť chyby.

Krok 4: Špecifikácie zapojenia - Fázová korešpondencia určuje spoľahlivosť systému

Chyby zapojenia môžu urobiť odchýlku merania v miernych prípadoch a riziko skratu v závažných prípadoch! Musí prísne nasledovať:

Fázy napätia a prúdu zodpovedajú individuálnemu: napäťové napätie A-fázy je pripojené k CT fáze A-fázy a fázy B a C sú rovnaké, aby sa predišlo fázovému vyrovnaniu.

Utiahnite tlak terminálu: Použite skrutkovač krútiaceho momentu, aby ste zaistili, že tlak terminálu spĺňa štandard (zvyčajne 0,5 ~ 0,8 N · m), aby ste zabránili slabému kontaktu spôsobujúceho otvorený obvod CT.

Dizajn bezpečnosti energetiky CT:

Vedenie farebného kódu: Na rozlíšenie troch fáz ABC a zníženie rizika nesprávneho povolania používajú žlté, zelené a červené farby.

Krok 5: Konfigurácia komunikácie - Pripojte „poslednú míľu“ inteligentnej správy

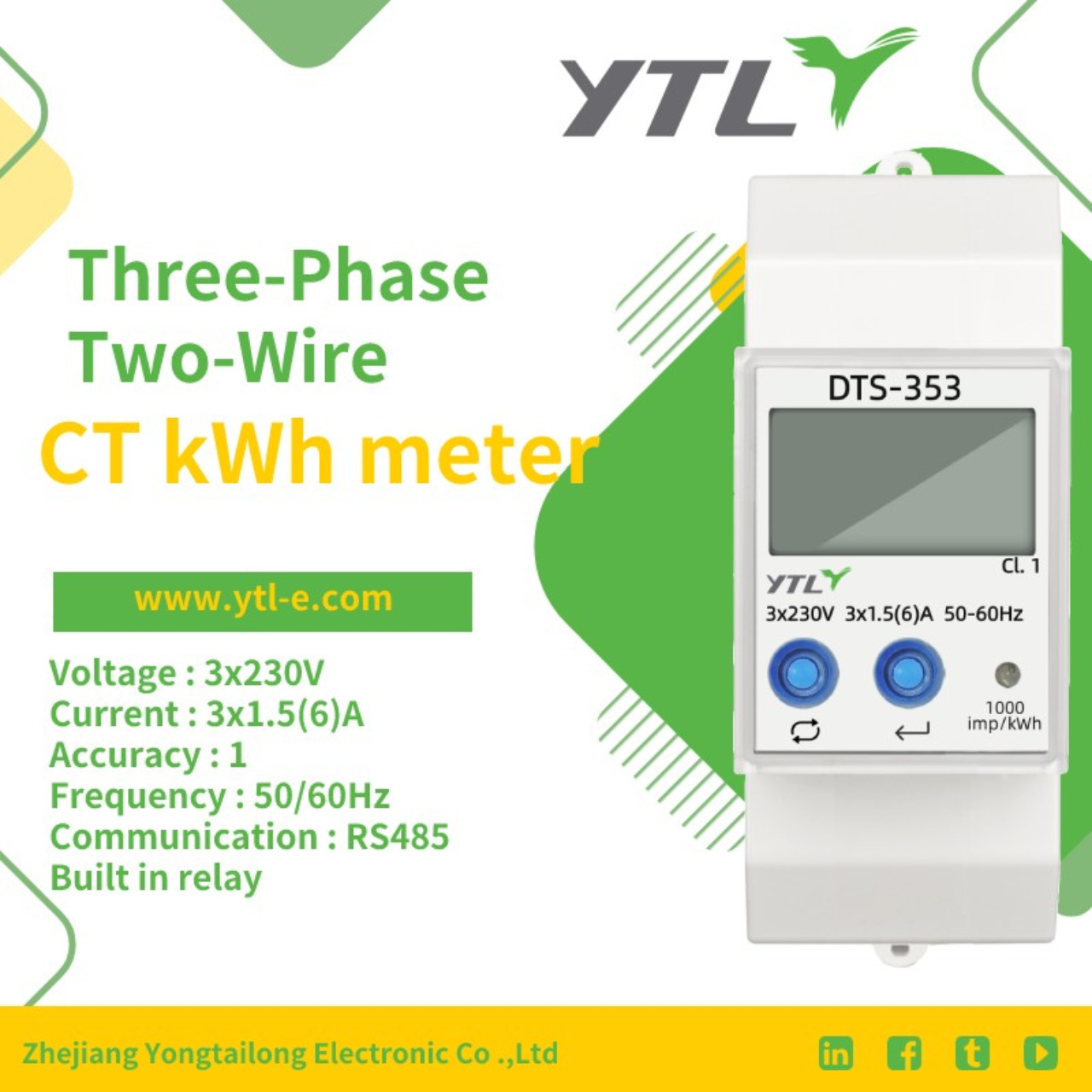

Merač energetiky CT, ktorý podporuje komunikáciu RS485, vyžaduje dokončenie nasledujúcej konfigurácie:

Špecifikácia zapojenia: RS485 prijíma tienený skrútený pár, s sekvenciou A/B Line Konzencia s hostiteľom a 120 Ω terminálové odpory sú inštalované na oboch koncoch zbernice.

Zodpovedanie protokolu: Nastavte komunikačné protokoly, ako sú Modbus RTU a DL/T645, aby sa zabezpečila bezproblémová integrácia s horným počítačovým systémom.

Výhody meračov energetiky CT na internete vecí:

Synchronizácia cloudových údajov: Po pripojení k platforme Energy Management Platforma je možné prezerať kľúčové indikátory, ako je zaťaženie elektriny a faktorový faktor v reálnom čase.

Odčítanie vzdialeného merača: Automaticky generujte denne/mesačné/ročné správy o spotrebe elektrickej energie, čím sa ušetrí 90% nákladov na manuálne čítanie.

Krok 6: Bezpečnostné prijatie - konečná obranná línia na odstránenie skrytých nebezpečenstiev

Pred zapnutím je potrebné vykonať tri kontroly:

Test izolácie: Na meranie izolačného odporu obvodu použite 500 V megohmmeter, čím sa zabezpečte, že hodnota je väčšia ako 10 m Ω.

Overenie uzemnenia: Odolnosť proti uzemneniu drôtu na ochranu PE ≤ 4 Ω, aby sa zabránilo úderom blesku a rizikám úniku.

Fázové overenie: Pomocou fázového detektora overte, či je napätie v súlade s polaritou CT.

Krok 7: Vypnutie ladenia - overte úplnú funkčnú prevádzku systému

Po zapnutí napájania potvrďte podľa procesu:

Základná funkcia: Či obrazovka zobrazuje napätie, prúd, výkon a ďalšie údaje normálne.

Testovanie komunikácie: Údaje v reálnom čase sa čítajú cez horný počítač alebo mobilnú aplikáciu, aby sa overila stabilita komunikácie.

Pozorovanie merania: Skontrolujte, či indikátor impulzov svetlo CT merač normálne bliká.

Meračy energetiky CT nie sú len audítormi účtov za elektrinu, ale aj „inteligentným mozgom“ pre podniky na zníženie nákladov a zvýšenie efektívnosti. Vyberte si vysokú presnú, bez údržby a silnú komunikačnú energetickú metra, aby ste do elektrického systému vložili dlhodobú hodnotu od kroku inštalácie!
